GX型管式螺旋輸送機

作者富皓機械設備瀏覽次數：

GX型螺旋輸送機即管式螺旋輸送機根據材質不同可分為普鋼和不銹鋼管式螺旋輸送機兩大類。 點此跳轉輸送機配件→（滾筒、托輥、橡膠皮帶、食品輸送帶）

GX型螺旋輸送機是利用螺旋轉動將物料沿機完連續推移而進行輸送的。本輸送機具有結構簡單外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料。

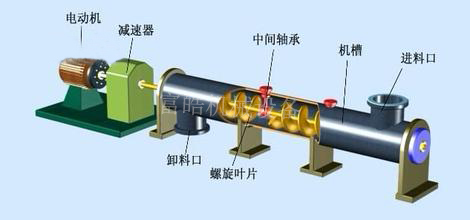

GX型螺旋輸送機原理：

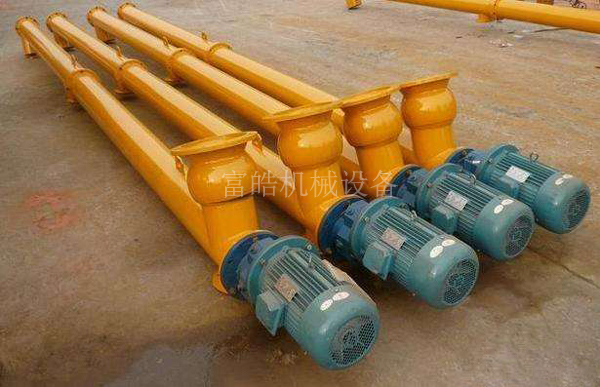

GX型管式螺旋輸送機

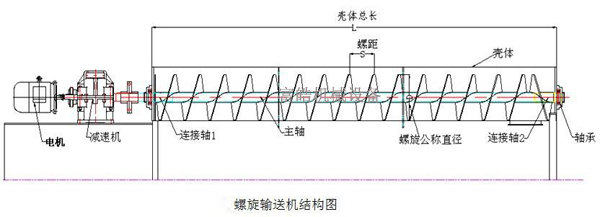

GX型螺旋輸送機結構圖：

GX型螺旋輸送機技術參數：

規 格		主要技術性能	驅動裝置	驅動裝置				重量
直徑	長度	產量（水泥） t/h	轉速 min-1	減速機		電動機
直徑	長度	產量（水泥） t/h	轉速 min-1	型號	速比	型號	功率
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

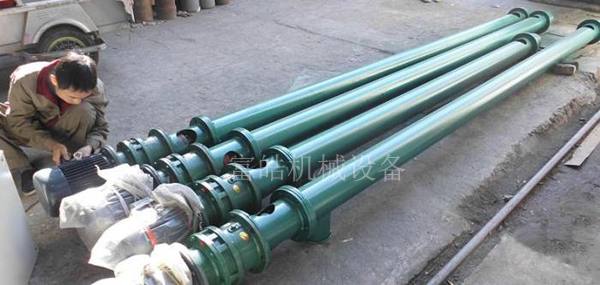

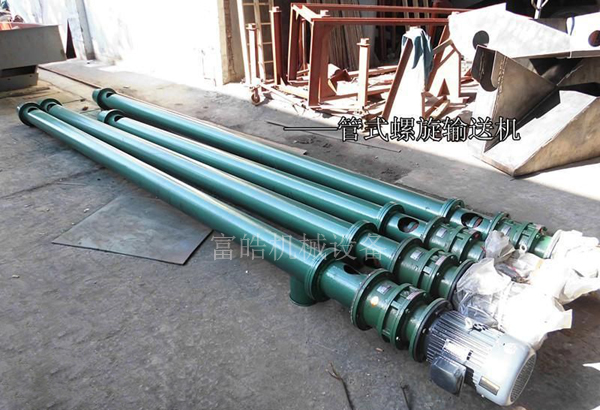

GX型螺旋輸送機圖片：

GX型管式螺旋輸送機

GX型螺旋輸送機的制法和裝法說明：

GX型輸送機按使用場合要求的不同，分為S制法和D制法兩種。

　　S制法一帶有實體螺旋面的螺旋其螺距等于直徑的0．8倍。

　　D制法一帶有帶式螺旋面的螺旋，其螺距等于直徑的0．8倍。

　　GX型螺旋機按驅動裝置裝配方法的不同，分為右裝和左裝兩種：

　　右裝一站在電動機尾部向前看，減速器低速軸在電動機的右側。

　　左裝一站在電動機尾部向前看，減速器低速軸在電動機的左側。

　　GX型螺旋機的出料口有方形出料口、手推式出料口和齒條式出樹口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種；

　　右裝一站在螺旋機頭節往尾節看，拉板向右拉開。

　　左裝一站在螺旋機頭節往尾節看，拉板向左拉開。

★ 本公司可根據客戶需求設計生產，并提供現場勘測、技術圖紙、安裝售后等系列服務。
★ 本公司對提供的產品圖片、技術參數等資料保留終的解釋權并以生產實物為準。
