帶式斗式提升機

作者富皓機械設備瀏覽次數：

帶式斗式提升機通俗叫皮帶提升機或TD型斗式提升機

TD斗式提升機結構：點此鏈接→（詳細介紹提升機配件）
　　TD型斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成。TD型斗式提升機適用于向上輸送松散密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。

　　傳動裝置有兩種形式，分別配有YZ型減速器、ZQ（或YY）型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了提升機傳動平臺、聯軸器等，使其結構緊湊、重量輕，而且提升機內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

TD斗式提升機特點：
　　1、驅動功率小。采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。
　　2、提升范圍廣。這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。
　　3、運行可靠。先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升度高，提升機運行平穩，因此可達到較高的提升高度。
　　4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

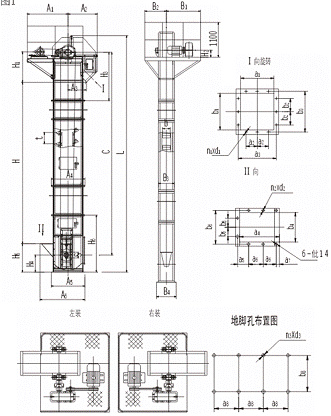

TD斗式提升機安裝尺寸圖：

TD斗提機外形結構主要尺寸：

型號		TD100	TD160	TD250	TD315	TD400	TD500	TD630
輪廓高度L		C+1100	C+1363	C+1535	C+1640	C+1790	C+1865	C+2045
整機結構	H	C-820	C-930	C-1250	C-1245	C-1500	C-1700	C-1730
	H4	600	700	800	850	950	900	1060
	S	200	250	300	300	400	400	380
料斗	T	200	350/280	450/360	500/400	560/480	625/500	710
料斗	B	100	160	250	315	400	500	630
地腳孔	a8	200	250	300	300	400	400	380
	b8	310	400	538	648	768	900	1020
	n8	8	8	8	8	8	8	10
	d3	Φ18	Φ18	Φ18	Φ18	Φ22	Φ22	Φ30
上、下機殼及外形輪廓	H3	970	1185	1320	1488	1500	1655	1750
	H6	1210	1500	1800	1800	2000	2300	2500
	A2	692	985	1175	1200	1350	1410	1590
	A6	776	996	1266	1266	1558	1610	1890
	A7	1050	1235	1600	1700	1980	2200	2500
	B2	220	295	394	440	535	650	660
	B4	370	461	596	706	828	980	1110
	B5	330	475	610	710	835	1000	1110
中部機殼	A4	776	982	1152	1254	1548	1570	1850
	A5	805	1021	1302	1400	1580	1630	1910
	B3	390	525	682	794	920	1040	1160
卸料口	H1	520	630	750	795	850	1000	1200
	A3	438	548	713	763	824	885	1045
	a1	334	365	600	560	670	700	700
	a2	120	150	200	230	295	355	300
	a3	390	431	676	638	758	800	1000
	b1	224	315	450	560	670	780	900
	b2	95	150	200	230	295	300	280
	b3	280	381	526	638	758	800	1000
	n1	12	12	12	12	12	12	14
	d1	Φ12	Φ12	Φ12	Φ12	Φ14	Φ18	Φ18
進料口	H5	900	1000	1320	1320	1600	1600	1885
	a4	280	260	355	400	450	500	560
	a5	80	43	58	80	100	65	85
	a6	100	110	150	160	175	210	160
	a7	19	26	45	38	40	40	30
	b4	220	260	320	400	450	500	630
	b5	100	110	155	160	210	220	160
	b6	250	306	370	460	510	550	700
	n2	9	9	9	9	9	9	12
	d2	Φ10	Φ12	Φ12	Φ12	Φ14	Φ14	Φ14

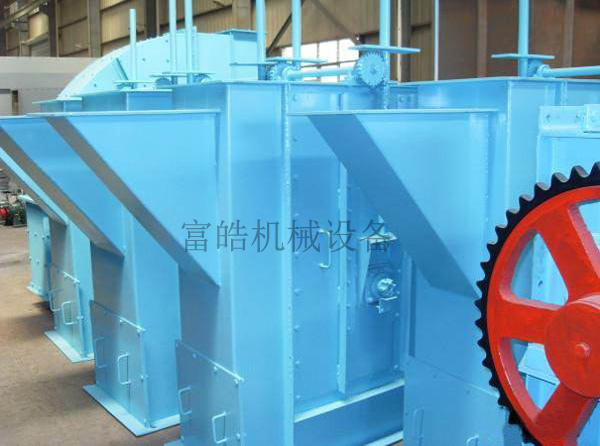

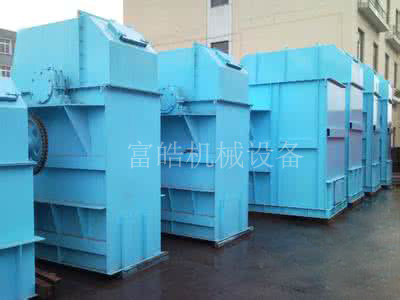

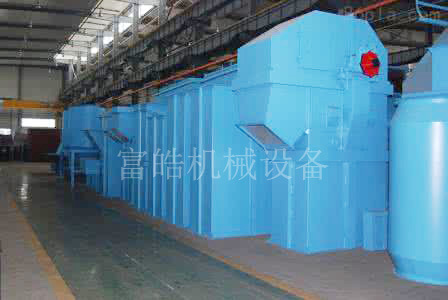

TD斗式提升機圖片：

TD斗式提升機安裝要求:

1、主軸的水平度不應大于0.3/1000；

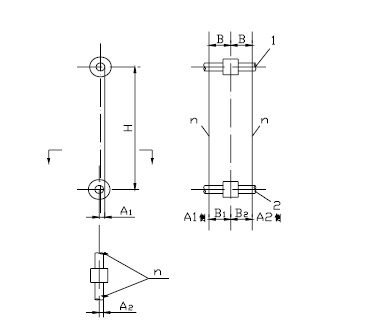

2、帶式提升機上、下軸安裝的允許偏差(圖2)應符合表1的規定；

帶式提升機

l一上軸；2一下軸；n一測量鉛垂線；B一機殼內大可測距離；

H—上、下軸的距離

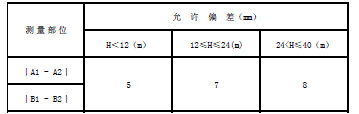

表1 帶式提升機上、下軸安裝的允許偏差

帶式斗式提升機

1一上鏈輪軸；2一下鏈輪軸；n一測量鉛垂線；H—上、下軸的距離

3、滾筒組裝后，轉動應輕便靈活；

4、機殼鉛垂度 (圖3)應符合表2的規定；

1一機殼；n一測量鉛垂線；H—上、下軸的距離

圖3 機殼組裝

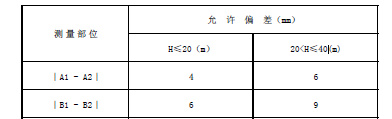

表2 機殼鉛垂度允許偏差

帶式斗式提升機

5、機殼上部區段、中部區段、下部區段和檢視門均應密封良好；

6、料斗中心線與牽引膠帶中心線應重合，其偏差不應大于5mm；料斗與牽引膠帶的連接螺栓應切實鎖緊；

7、牽引膠帶接頭可采用搭接或硫化法連接。搭接長度應跨3個料斗，其聯接螺栓軸線與膠帶端部的距離(圖4)不應小于50mm；

C一聯接螺栓軸線與膠帶端部間的距離

圖4 膠帶接頭螺栓連接

8、拉緊裝置的調整應靈活；牽引件安裝調整好后，未被利用的拉緊行程不應小于全行程的50％。

9、提升機的上部、中部區段應設置牢固的支架，機殼不得偏斜，但不應限制機殼在鉛垂方向的自由伸縮。

TD-D型斗式提升機技術參數：

型號	TD160				TD250						TD315				TD400
料斗型式	Q	H	Zd	Sd	Q	H		Zd		Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送量（m³/h）	5.4	9.6	9.6	16	12	22		23		35	17	30	25	40	24	46	41	66
斗寬	160				250						315				400
斗容（L）	0.5	0.9	1.2	1.9	1.3	2.2		3.0		4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360			450			400		500		480		560
帶寬	200				300						400				500
斗速(m/s)	1.4				1.6						1.6				1.8
物料大塊	25				35						45				55
型號	TD500				TD630						D160		D250		D350		D450
料斗型式	Q	H	Zd	Sd	H		Zd		Sd		Q	S	Q	S	Q	S	Q	S
輸送量（m³/h）	38	70	58	92	85		89		142		4.7	8	18	22	25	42	50	72
斗寬	500				630						160		250		350		450
斗容（L）	4.8	9.0	9.3	15	14		14.6		23.5		0.65	1.1	2.6	3.2	7.0	9.8	14.5	18
斗距	500		630		710						300		400		500		640
帶寬	600				700						200		300		400		500
斗速(m/s)	1.8				2						1		1.25		1.25		1.25
物料大塊	60				70						25		35		45		55

說明：
1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。　　
2.斗提機料斗用途為: 　　　
淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。　　　
深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石等。

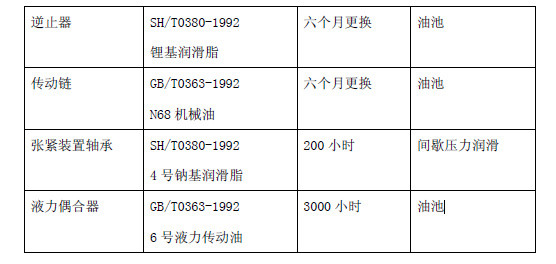

潤滑:

操作人員應使本機保持良好的潤滑狀態，定期更換或注入新的潤滑油或潤滑脂。

帶式斗式提升機

★ 本公司可根據客戶需求設計生產，并提供現場勘測、技術圖紙、安裝售后等系列服務。
★ 本公司對提供的產品圖片、技術參數等資料保留終的解釋權并以生產實物為準。
★本公司銷售熱線：18637380011 技術熱線：18437370011
