箱式激振器

作者富皓機械設備瀏覽次數：

富皓機械生產各種激振器如：雙聯激振器、重型激振器、稀油激振器、WJ激振器、JZQ 激振器、FH501S激振器、FH601S激振器、FH604S激振器、座式激振器、法蘭式激振器、礦用篩激振器、振動篩激振器、箱式激振器、單聯激振器。

激振器是產生振動，并能把振動傳給結構體和裝置的機械。

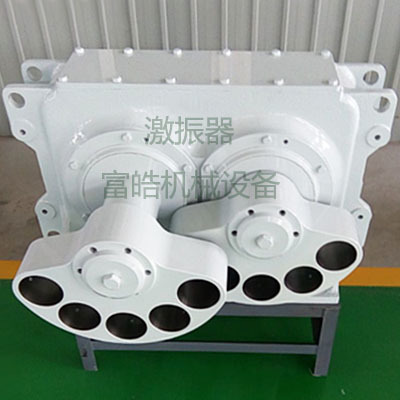

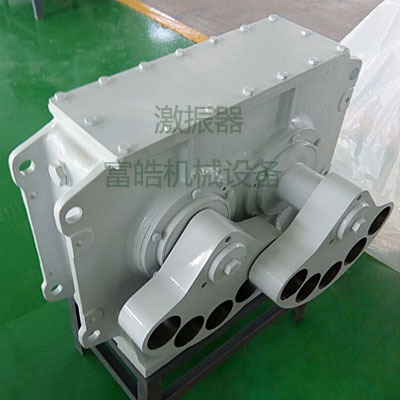

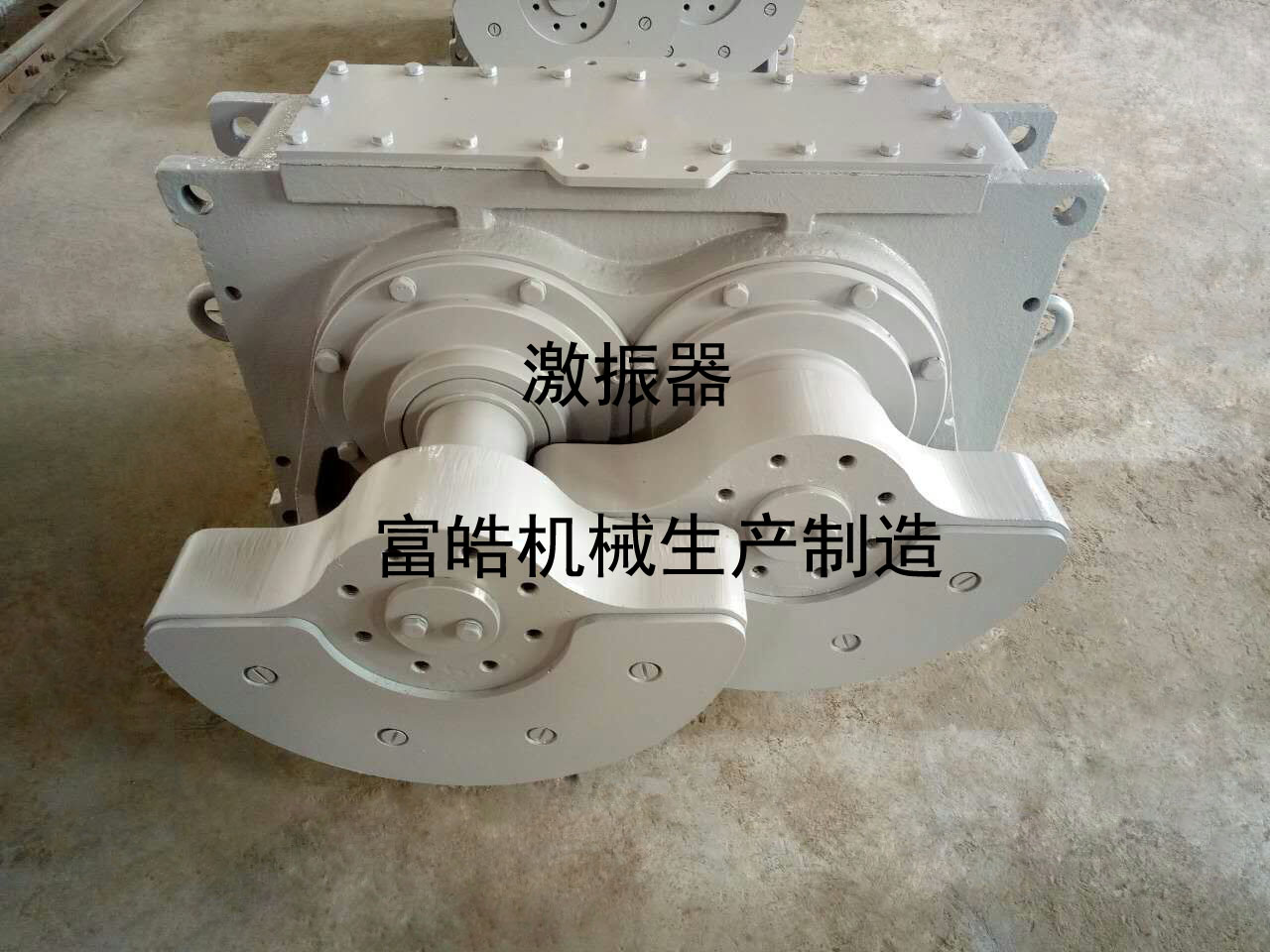

箱式激振器：
箱式激振器主要由箱體、齒輪、主動軸、偏心塊等組成。當電動機通過傳動軸拖動箱式激振器，主動軸經齒輪驅動沖動軸，使兩軸等速反向旋轉，帶動偏心塊產生激振力，通過箱體傳遞給振動機械。箱式激振器的激振力為直線激振力，故也稱為直線激振器。

旋轉不平衡質量：其質心處于特定的半徑位置，與其向心加速的乘積等于慣性離心力。也稱為偏心塊或激振器JB/T11166-2011
額定激振力：在箱式激振器振次為額定時，并且其旋轉不平衡質量處于規定位置的條件下所產生的激振力。
靜態力矩：靜態力矩的兩倍即為工作力矩。

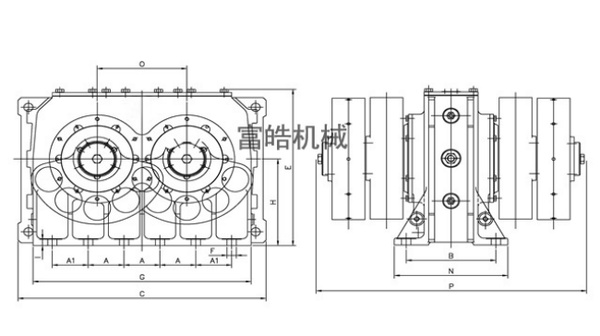

技術參數：

4Z1	FZ1	FZ4	FZ4L	SZ1	SZ1V	SZ4	SZ4L
A	4x120	5x120	5x120	5x120	4x120	4x120	4x120	4x120
A1	-	-	-	-	150	150	150	150
G	600	730	730	730	910	910	910	910
C	780	830	830	830	1040	1040	1040	1040
E	568	580	580	580	659	675	675	675
F	Φ25	Φ31	Φ31	Φ31	Φ31	Φ31	Φ31	Φ31
I	34	23	23	23	25	25	25	25
H	310	315	315	315	370	370	370	370
O	275	300	300	300	376	376	376	376
N	340	380	380	380	470	470	470	470
B	260	300	300	300	390	390	390	390
P	650	900	995	995	1068	1068	1214	1214
max.轉速 rpm	1000	1000	1000	900	1000	750	1000	750
輸出力 KN	178	306	388	388	492	465	575	575
功率 KW	7.5	15	18.5	18.5	22.5	30	30	37.5
重量 KG	489	882	916	970	1260	1495	1550	1672
配重塊材質	鐵	鐵	鐵	鉛 L	鐵	鐵	鐵	鉛 L
把固螺栓 8.8	M24	M30	M30	M30	M30	M30	M30	M30
靜矩 kg.cm	舉例，扇形擺塊配置為O●●●O，O代表此處不安裝配重塊，●代表此處安裝配重塊
OOOOO	840	1408	1792	1792	2296	3592	3916	3916
●OOO●	1060	1736	2209	2393	2916	4528	4936	5346
OO●OO	1052	1800	2291	2510	2872	4740	5167	5669
O●O●O	1204	2068	2632	3001	3304	5516	6013	6855
●O●O●	1264	2128	2708	3111	3492	5676	6188	7099
O●●●O	1412	2460	3131	3719	3880	6664	7265	8608
●●O●●	1420	2396	3049	3602	3560	6452	7034	8285
●●●●●	1620	2805	3556	4340	4510	7598	8290	10050
