YZUL系列立式振動電機

作者富皓機械設備瀏覽次數：

YZUL振動電機簡介：

YZUL系列立式振動電機是我公司新型立式振動電機產品，采用先進的單法蘭結構，設計精巧，運行安全可靠，單法蘭結構使得立式振動電機安裝維護方便，同時可大大減輕主機重量，減小主機外形尺寸、簡化主機結構、降低主機成本，使得主機對物料的處理量更大。振動電機激振力能在一定范圍內非常容易地進行有級調節，滿足各種作業需求。

使用新型密封技術及進口密封件，大大提高了立式振動電機的防塵防潮能力，產品能在各種高塵高潮濕場所安全穩定運行。

YZUL振動電機特點：

1.噪音低、能耗低、效率高。

2.體積小、重量輕、啟動迅速。

3.安裝便捷、維護簡單、壽命長。

4.激振力易于無級調整且調節范圍廣、振動無機械傳導。

YZUL振動電機工作原理:

振動電機是動力源與振動源結合為一體的激振源，振動電機是在轉子軸兩端各安裝一組可調偏心塊，利用軸及偏心塊高速旋轉產生的離心力得到激振力。YZUL系列振動電機由電機本身運行產生易于調整的水平、垂直、傾斜等方向多元激振力，形成物料的快速平面分散、中心聚集、平面旋轉、三維旋轉等多種運動方式，用于控制排料速度、處理精度等機械性能指標，以其獨特的結構特點適應于不同的機械對振動源的要求。

YZUL型振動電機型號說明：

YZU L □ □
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ │
│ │ │ │
│ │ │ └────────── 電機級數
│ │ │
│ │ └───────────-　大激振力（KN）
│ │
│ └────────────- 立式安裝
│　
└──────────────-　振動源三項異步電動機

YZUL振動電機技術參數:

型號	L1	L2	B	Φ1	Φ2	Φ3	II	d	L3	R	功率(Kw)
YZUL-1-4	231	170	16	190	138	165	4	12	104	70	0.12
YZUL-3-4	209	144	20	230	155	200	4	12	74	90	0.18
YZUL-5-4	326	212	22	245	165	210	6	12	85	135	0.25
YZUL-8-4	340	233	24	270	195	235	6	14	103	140	0.55
YZUL-10-4	436	290	34	310	220	265	8	18	144	185	0.75
YZUL-15-4	452	299	34	310	220	265	8	18	144	185	1.1
YZUL-30-4	488	328	27	370	265	315	8	22	153	200	1.5
YZUL-50-4	552	374	35	450	330	390	8	26	150	230	2.2

YZUL振動電機安裝尺寸表:

YZUL系列立式振動電機技術參數及外形尺寸表
序號	型號	激振力 (KN)	功率(KW)	同步轉速	安裝尺寸			外形尺寸
序號	型號	激振力 (KN)	功率(KW)	同步轉速	φ3	N	φ	φ1	φ2	L1	L2	L3
1	1-4	1	0.12	1500	165	4	12	190	138	231	170	104
2	3-4	3	0.18		210	6	13	240	150	270	155	90
3	5-4	5	0.25		230	6	17	260	190	330	185	120
4	10-4	10	0.55		270	6	17	300	200	388	220	140
5	20-4	20	1.1		315	6	22	370	230	490	280	150
6	30-4	30	1.5		315	6	22	370	230	510	300	170
7	40-4	40	2.2		315	6	22	370	270	510	330	150
8	50-4	50	2.5		380	6	30	445	325	610	350	220
9	75-4	75	3.7		380	6	30	450	325	720	420	268
YZUL系列立式振動電機技術參數及外形尺寸表：
序號	型號	激振力 (KN)	功率(KW)	同步轉速	安裝尺寸			外形尺寸
序號	型號	激振力 (KN)	功率(KW)	同步轉速	φ3	N	φ	φ1	φ2	L1	L2	L3
1	3-4	3	0.18	1500	200	4	12	230	155	209	144	74
2	5-4	5	0.25		210	4	12	245	165	326	212	85
3	8-4	8	0.55		235	6	14	270	190	340	233	144
4	10-4	10	0.75		265	8	18	310	220	436	290	144
5	15-4	15	1.1		265	8	18	310	220	452	299	144
6	30-4	30	1.5		315	8	22	370	264	488	328	153
7	50-4	50	2.2		390	8	26	450	330	550	374	150

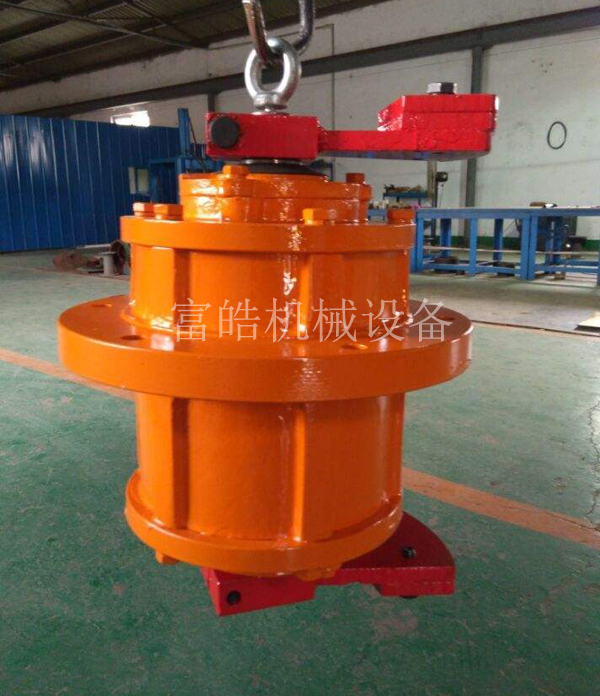

YZUL振動電機圖片：

★ 本公司可根據客戶需求設計生產，并提供現場勘測、技術圖紙、安裝售后等系列服務。
★ 本公司對提供的產品圖片、技術參數等資料保留終的解釋權并以生產實物為準。
★本公司銷售熱線：18637380011 技術熱線：18437370011
